Elastifiez la base MusicBrainz sur OpenShift

logo-musicbrainzPour les besoins d’un workshop sur Elasticsearch, je me suis amusé à indexer une encyclopédie musicale et à mettre en ligne une petite application HTML 5 permettant de réaliser des recherches.

Comme source de données musicale, j’ai opté pour MusicBrainz qui est une plateforme ouverte collectant des méta-données sur les artistes, leurs albums et leurs chansons puis les mettant à disposition du publique.

Pour indexer les données depuis une base PostgreSQL, j’ai privilégié Spring Batch au détriment d’une river. Pour l’IHM, j’ai adapté un prototype basé sur AngularJS, jQuery et Bootstrap qu’avait réalisé Lucian Precup pour la Scrum Day 2013. La mise en ligne de l’index Elasticsearch m’aura permis de tester  la plateforme Cloud  OpenShift de Redhat.

Cet article a pour objectif de décrire les différentes étapes qui m’ont été nécessaires pour réaliser ma démo et d’expliquer ce que j’ai librement rendu accessible sur GitHub et Internet.

Vue d’ensemble

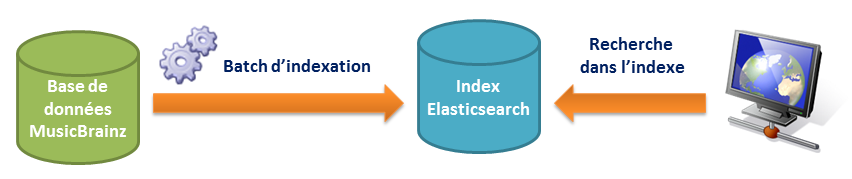

Le diagramme suivant présente l’architecture mise en place.

batch-indexation-musicbrainz

Un batch d’indexation se connecte via JDBC à la base de données de MusicBrainz et indexe les albums de musique dans Elasticsearch. Une application HTML 5 permet d’interroger l’index Elasticsearch.

Base de données MusicBrainz

A l’instar d’IMDb pour le cinéma, MusicBrainz est une base de données dédiée à la musique. Artistes, groupes de musiques, albums, pochettes et chansons issus du monde entier y sont référencés.  Outre la base de données musicale, MusicBrainz propose également une interface graphique permettant d’effectuer des recherches, de consulter les données et de participer à l’enrichissement de la base. Last.fm, The Guardian ou bien encore la BBC s’interfacent avec MusicBrainz.
Parce que la base PostgreSQL du sites MusicBrainz.org n’est pas accessible depuis Internet mais également dans le souci de pouvoir réaliser ma démo déconnecté du réseau, j’ai cherché à pouvoir installer la base de données en locale. MusicBrainz propose 2 solutions :

  1. Télécharger l’image d’une machine virtuelle du serveur MusicBrainz ou
  2. Télécharger la dernière archive de la base PostgreSQL est l’installer en suivant les instructions du INSTALL.md

Pour ma part, j’ai opté pour la solution la plus simple : installer une VM. Disponible au format OVA, elle peut être déployée aussi bien dans VirtualBox ou que dans VMWare. Le guide d’installation de la VM terminé, 2 étapes seront ensuite nécessaires pour que le host puisse accéder à la base PostgreSQL :

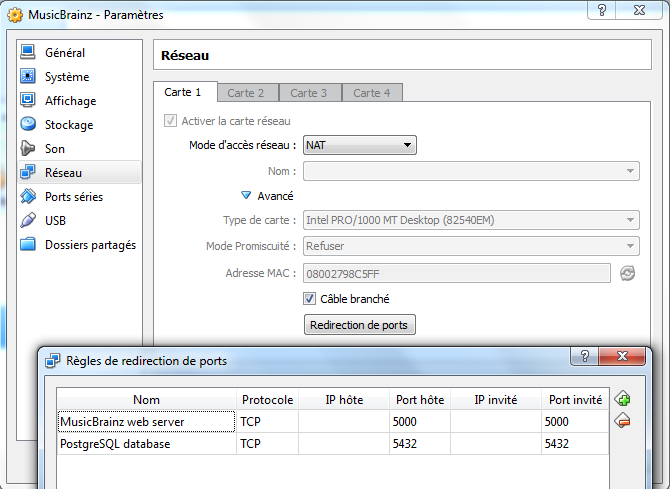

  1. 2013-11-virtualbox-musicbrainz-natConfigurer la redirection de port : VirtualBox permet de rediriger les connexions TCP établies sur un port de l’host vers un autre port de la VM. La base PostgreSQL écoutant sur le port 5432, la règle suivante peut être ajoutée via l’interface de VirtualBox : PostgreSQL database – TCP – host : 5432 / guest : 5432
  2. Configurer PostgreSQL : par mesure de sécurité, la base PostgreSQL ne permet pas d’accès distant. Pour que le batch exécuté depuis l’OS hôte puisse s’y connecter, ces instructions doivent être suivies. Démarrer la VM, s’y connecter (login : vm / musicbrainz) et éditer les 2 fichiers de configuration ph_hba.conf et postgresql.conf.

Depuis l’hôte, il est à présent possible de se connecter à la base à partir de n’importe quel client SQL (SQuireL, pgAdmin …). Utiliser les paramètres de connexion suivants :

  • URL : jdbc:postgresql://localhost:5432/musicbrainz
  • Login : musicbrainz / musicbrainz

Le batch Java est désormais capable de récupérer les données à indexer.

Serveur Elasticsearch en local

Le batch se connecte à un cluster Elasticsearch. L’installation d’un cluster est donc nécessaire, que ce soit sur votre poste de développement ou sur une autre machine. Installer un serveur Elasticsearch est on ne peut plus simple. Quelques lignes de commandes suffisent. Pour davantage d’explications, je vous renvoie à l’article Premiers pas avec ElasticSearch de Tanguy Leroux.  Au vu de la volumétrie des données et de la faible charge, un seul nœud suffit amplement.

Le batch d’indexation

Le batch n’indexe pas toute la base de données MusicBrainz. Il se cantonne aux albums de musique qui sont un sous ensemble des release groups.  Seuls les albums « principaux » sont indexés. Single, EP, Compilation, Live ou autre Remix ne sont pas indexés.

Le batch d’indexation est composé d’un seul job Spring Batch. La configuration des beans d’infrastructure sur lesquels s’appuie le batch est répartie dans les fichiers applicationContext-datasource.xml, applicationContext-elasticsearch.xml et applicationContext-batch.xml. Y sont déclarés :

  • la source de données MusicBrainz et son gestionnaire de transaction,
  • un client Elasticsearch déclaré via la fabrique de beans Spring mise à disposition par David Pilato dans le projet spring-elasticsearch,
  • un JobRepository en mémoire et un JobLauncher Spring Batch.

Déclaré dans le fichier applicationContext-job.xml, le job musicAlbumJob  est décomposé en 4 étapes successives :

  1. Suppression d’un éventuel précédent index
  2. Création de l’index musicalbum
  3. Définition du type de document album
  4. Indexation dans Elasticsearch

La définition du job ne comporte aucune difficulté :

A noter ligne 31 que le batch profite du mécanisme de partitionnement présenté dans le précédent billet Parallélisation de traitements batchs. Chacun des beans référencés par les steps sont définis dans le même fichier de configuration Spring. Les 3 premières étapes sont implémentés à l’aide de tasklets :

Utilisant l’API Java d’Elasticsearch, ces tasklets sont assez génériques pour être réutilisées sur d’autres projets. En attendant d’apporter qui sait ma contribution au projet spring-batch-elasticsearch d’Olivier Bazoud, je les ai mis à disposition dans la version 0.2 du projet spring-batch-toolkit.

A titre d’exemple, voici un extrait de la tasklet CreateElasticIndexSettingsTasklet :

Le bean de partition indexMusicAlbumPartition s’appuie quant à lui sur un chunk Spring Batch composé d’un reader, d’un writer et d’un processor composite :

Dans le fichier properties de configuration du batch, la taille des lots (commit-interval) est fixé à 5000 albums.

Le bean musicAlbumReader utilise la classe JdbcCursorItemReader de Spring Batch pour exécuter la requête SQL chargée de lire les albums. Cette requête effectue une jointure entre 10 tables et filtre sur des critères permettant de ramener un ResultSet dans lequel un album ne correspond qu’à une seule ligne. Aucune agrégation de lignes n’est donc à réaliser par le reader. L’enrichissement de l’album avec des données multi-valuées (ex : tags) est réalisé dans la phase de traitement.
Pour comprendre la requête, le modèle physique de données de MusicBrainz est consultable en ligne.

Le ResultSet est mappé à l’aide de la classe AlbumRowMapper implémentant l’interface RowMapper de Spring JDBC. Une instance de a classe Album est retournée en sortie du reader.

A ce stade, la liste des tags utilisés dans MusicBrainz pour qualifier le genre musical d’un album est vide.

Le bean musicAlbumProcessor est composé de 2 traitements successifs matérialisés par 2 classes : EnhanceAlbumProcessor et MusicAlbumDocumentProcessor. La première exécute une requête JDBC pour charger les tags de l’album. Le 2nd transforme la classe Album en un document indexable dans Elasticsearch.

La classe MusicAlbumDocumentProcessor implémente indirectement l’interface ItemProcessor de Spring Batch. Elle prend en entrée un Album et le transforme EsDocument. La classe EsDocument modélise un document indexable dans Elasticsearch. Elle comporte un identifiant, un type, un contenu et éventuellement une version. Cette classe est suffisamment générique pour avoir été factorisé dans le projet spring-batch-toolkit.

Le type XContentBuilder fait partie de l’API Java d’Elasticsearch. Il permet de construire en mémoire la représentation d’un objet JSON. La classe abstraite EsDocumentProcessor  dont hérite MusicAlbumDocumentProcessor implémente le pattern template method et pilote la création du EsDocument. La construction de l’objet JSON a été réalisée manuellement en utilisant les méthodes startObject, field, array et endObject exposées par le XContentBuilder. Comme alternative, Jackson aurait  pu être utilisé pour sérialiser la classe Album en JSON.

Le bean musicAlbumWriter termine le traitement batch. Il utilise la fonctionnalité de requêtes en masse (bulk request) d’Elasticsearch pour indexer simultanément tous les documents lus dans un chunk (soit ici 5000). Factorisée elle aussi dans le projet spring-batch-toolkit, la classe EsDocumentWriter concentre le code :

En sortie, voici un exemple du document JSON représentant l’album “Achtung Baby” du groupe U2 :

Mapping Elasticsearch

Comme expliqué précédemment, le batch est chargé de créer l’index musicalbum. Outre le nombre de shards et de réplicas, le fichier es-index-settings.json déclare les filtres et les analyseurs utilisés pour indexer puis rechercher des albums.
Le filtre myEdgeNGram et l’analyseur myPartialNameAnalyzer sont par exemple utilisés par l’autosuggestion des résultats de recherche :



Le fichier es-index-mappings.json  précise à Elasticsearch comment indexer les différents champs de l’EsDocument construit à partir d’un Album. Ce sont les usages de recherche qui guident la réalisation du fichier de mapping. Par exemple, le nom d’un album sera indexé de 2 manières à l’aide d’une propriété de type multi_field : l’une pour la recherche fulltext et l’autre pour l’autosuggestion.



Tests unitaires

Avant d’exécuter le batch sur la base de données MusicBrainz, le test unitaire TestMusicAlbumJob m’aura permis d’éprouver le code. La structure du schéma de la base MusicBrainz est reproduite dans une base de données en mémoire H2. Elle est alimentée avec la discographie de U2. Pour se faire, la librairie open source DbSetup a été mise une nouvelle fois à contribution. Une instance Elasticsearch embarquée est démarrée par le test. Le batch est exécuté. Le test vérifie simplement que le nombre de documents indexés correspond au nombre d’albums de U2. En complément, l’exécution d’une requête de recherche aurait permis de valider le mapping.

Exécution du batch

Comme son nom l’indique, la classe IndexBatchMain fournit la méthode main permettant d’exécuter le batch en ligne de commande. Quelques étapes suffisent :

  1. Démarrer un serveur Elasticsearch
  2. Démarrer la base de données MusicBrainz database ou la VM l’hébergeant
  3. git clone https://github.com/arey/musicbrainz-elasticsearch.git
  4. Personnaliser si besoin le fichier es-musicbrainz-batch.properties
  5. mvn install
  6. mvn exec:java

Quelques minutes plus tard, quelques 265 169 albums sont indexés.

Démo

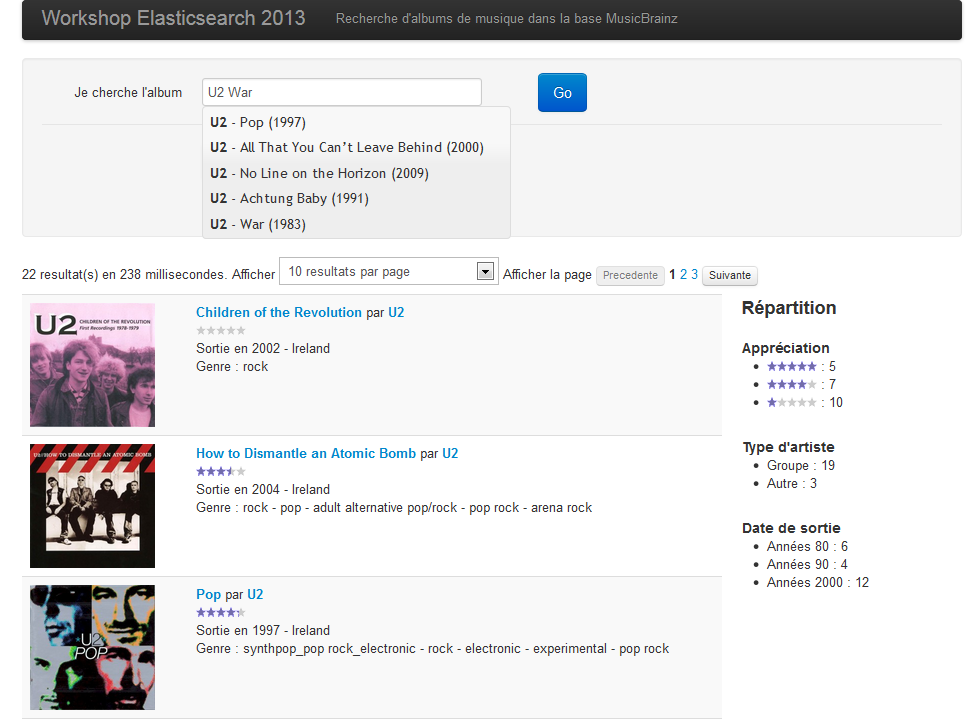

Pour exploiter l’index nouvellement créé, rien de tel qu’une petite interface en HTML 5. Pour se faire, Lucian Precup m’a autorisé à adapter une page qu’il avait mis au point dans le cadre de l’atelier Construisons un moteur de recherche tenu lors de la Scrum Day 2013. Réalisée en AngularJS, jQuery et Boostrap, cette page propose une zone de recherche full-text, offre de l’autosuggestion et affiche le résultat de recherche de manière paginée. Quelques filtres et directives Angular ont été ajoutés pour, par exemple, gérer les appréciations des mélomanes.  La capture d’écran  ci-dessous donne un aperçu du rendu graphique :

workshop-demo-screenshot
Déployée sur OVH, l’application Angular est accessible à l’adresse http://musicsearch.javaetmoi.com/



Requêtes de recherche

La recherche utilisée pour l’autosuggestion repose sur une query_string analysant le nom de l’album, le nom de l’artiste et la date de sortie de l’album. Pour les noms, elle utilise 2 champs : celui pour la recherche exacte (ex: artist.name) et celui pour la recherche de type « commence par » (ex : artist.name.start). La surbrillance est activée sur les 3 critères.
Le gist  7436834 propose la commande curl équivalente :

Voici un extrait du résultat retourné par Elasticsearch:

La recherche fulltext utilise quant à elle le type de recherche fuzzy_like_this permettant une recherche approximative sur le  nom de l’album, le nom de l’artiste et la date de sortie de l’album. Trois facettes de types différents permettent d’afficher la répartition du nombre de résultats en fonction du type d’artiste (terms facet), des appréciations (histogram facet) et de la décennie (range facet).
Le gist  7436893 présente la commande curl équivalente :

 Voici un extrait du résultat retourné par Elasticsearch :

Dans le Cloud avec OpenShift

A la recherche d’un hébergeur me permettant d’installer mon index en ligne, je suis tombé sur le billet Searching with ElasticSearch on OpenShift de Marek Jelen, évangéliste OpenShift. C’était l’occasion de découvrir l’offre Cloud de RedHat, et cela sans sortir ma carte bancaire. En effet, OpenShift offre 3 Gems limitées à 512 Mo de RAM et de 1 Go d’espace disque. Avec un index de 160 Mo, c’était amplement suffisant.
Elasticsearch et Nginx sur OpenShift

Les explications du billet sont claires. Parti du cartouche Do-It-Yourself 0.1 contenant une simple distribution Linux, l’installation d’Elasticsearch se fait classiquement. Des variables systèmes prédéfinies doivent être utilisées pour spécifier l’adresse IP (OPENSHIFT_DIY_IP), le port HTTP (OPENSHIFT_DIY_PORT) et le répertoire d’installation (OPENSHIFT_DATA_DIR).
Si vous le souhaitez, l’installation des plugins eshead et bigdesk est possible.

Afin de résoudre l’exception BindException[Address already in use] au démarrage d’Elasticsearch, j’ai suivi les préconisations postées dans un commentaire par ewindsor.

Une fois Elasticsearch démarré, seul le port HTTP est accessible depuis Internet. C’est le port utilisé par l’IHM de recherche. Le port utilisé par le client TCP Elastisearch n’est quant à lui pas accessible. Le Batch d’indexation s’exécutant en local ne peut donc pas alimenter directement le cluster Elasticsearch. Par facilité, je me suis contenté d’uploader par SFTP mon index local (répertoire data\musicbrainz)  sur le serveur OpenShift.

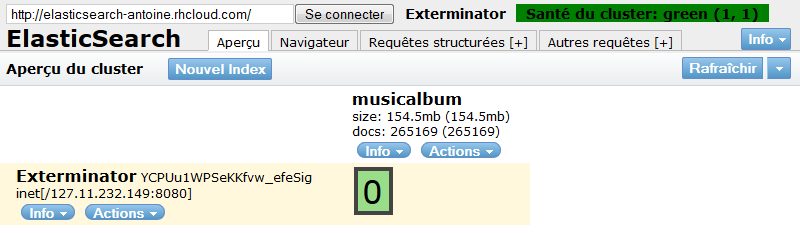

Un redémarrage d’Elasticsearch et l’index est visible via Eshead :

Index musicbrainz vu dans Eshead

Le plugin Jetty pour Elasticsearch et le cartouche Nginx pour OpenShift permettent de sécuriser l’accès au serveur Elasticsearch, rendant possible la configuration d’un reverse proxy avec authentification basic HTTP.

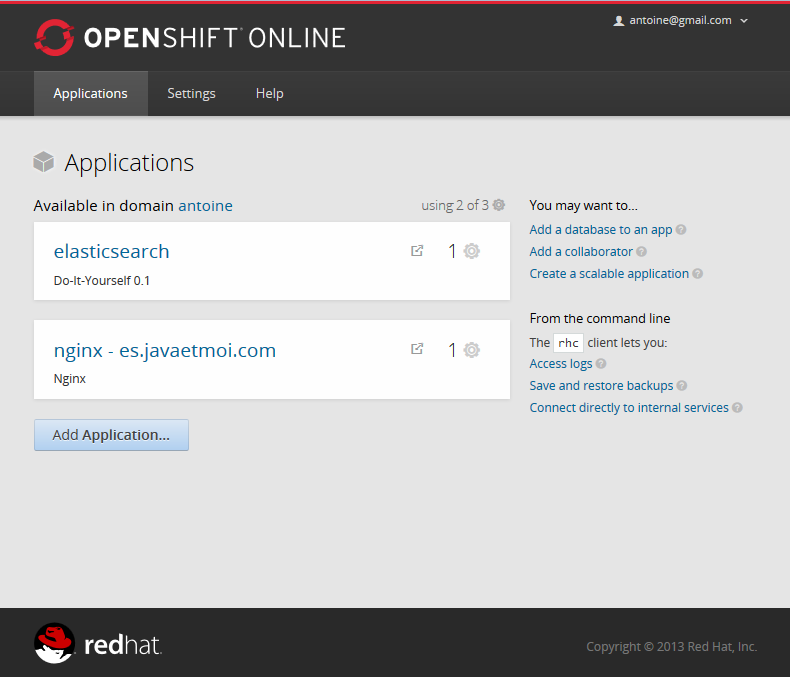

Pour terminer, OpenShift permet d’associer un nom de domaine à une Gem.  Ainsi, le nom de domaine es.javaetmoi.com pointe sur le serveur Nginx.

L’application Angular http://musicsearch.javaetmoi.com/  fait appel à l’API REST d’Angular exposée sur l’URL http://es.javaetmoi.com/musicalbum/album/_search

Conclusion

Ce billet nous aura permis d’aborder de bout en bout la mise en ligne d’une application basée sur Elasticsearch : de l’indexation des données par batch à leur consultation dans votre  navigateur.
En moins d’une heure, l’index Elasticsearch aura été mis en ligne sur OpenShift, le PaaS / IaaS de Redhat.  La disponibilité d’un cartdrige OpenShift pour Elasticsearch permettrait d’accélérer son déploiement. A noter que mon cluster Elasticsearch n’est formé que d’un seul nœud. Je n’ai pas vérifié s’il était possible d’installer un cluster Elasticsearch sur plusieurs serveurs.

Vous l’aurez remarqué, l’index musicalbum créé par le batch est figé. Pour aller plus loin, il aurait été intéressant d’automatiser sa mise à jour régulière. La base de données Musicbrainz est capable de se synchroniser toutes les heures avec la base principale. Il serait donc possible de reconstruire périodiquement l’index en utilisant, par exemple, un mécanisme d’alias pour ne pas interrompre le service de recherche. La base répliquée et le batch aurait pu être installés sur une 3ième Gem OpenShift. Resterait alors à régler la communication entre le batch et le serveur Elasticsearch. RedHat a dû prévoir la possibilité d’ouvrir un port entre 2 Gems. Dans le cas contraire, un client Java utilisant l’API REST d’indexation permettrait de contourner le blocage du port utilisé pour la communication TCP d’Elasticsearch.
